Обработка воды ультрафиолетовым (УФ) излучением – простой, эффективный и экономичный способ обеззараживания воды, не требующий нагрева или дополнительных реагентов.
Ультрафиолетовое бактерицидное излучение - электромагнитное излучение ультрафиолетового диапазона длин волн в интервале от 205 до 315 нм. Этот вид излучения обладает энергией, достаточной для воздействия на химические связи, в том числе и в живых клетках. Наибольшим бактерицидным действием обладает электромагнитное излучение с длиной волны 240-280 нм.
В установках УФ обеззараживания используются газоразрядные ртутные лампы низкого давления, в которых более 60% излучения приходится на линию с длиной волны 254 нм, лежащей в спектральной области максимального бактерицидного действия. Тем самым эти установки позволяют уничтожать бактерии, вирусы и прочие микроорганизмы. Обеззараживание воды УФ излучением не требует длительного времени контакта, и после установки УФ обеззараживания вода может быть подана непосредственно к месту потребления.
Установки УФ обеззараживания Wonder, УДВ и ЛАЗУРЬ обеспечивают надежное обеззараживание в широком диапазоне качества обрабатываемой воды и применяются на предприятиях пищевой промышленности, в бытовых и промышленных системах очистки питьевой воды, а также системах очистки воды бассейнов, технической, поверхностной и морской воды.
Установки серии Лазурь предназначены для очистки промышленных стоков и других типов вод с высокой степенью микробиологического загрязнения. В этих установках применяется одновременное воздействие ультрафиолетового излучения, ультразвука и акустических колебаний.
Основные элементы установки УФ обеззараживания воды: корпус-камера обеззараживания, кварцевый кожух, УФ-лампа и пульт управления.
<span >Камера обеззараживания изготовлена из пищевой нержавеющей стали. Внутри камеры располагаются бактерицидные лампы, заключенные в прочные кварцевые чехлы, которые исключают контакт УФ-лампы с водой. Количество ламп/кварцевых чехлов и их расположение зависит от типа и производительности установки. В установках Wonder серии ET в верхней части камеры обеззараживания расположен патрубок для монтажа датчика УФ-излучения или визуального контроля, а в нижней части - имеется дренажный патрубок для удобства технического обслуживания.
Все установки УФ-обеззараживания серии УДВ и Лазурь поставляются с датчиком УФ-излучения. Установки УФ-обеззараживания Wonder поставляются с датчиком УФ-излучения по специальному заказу.
В состав установок УФ-обеззараживания серии УДВ входит блок промывки, позволяющий легко осуществлять регламентную очистку камер обеззараживания. Для промывки используется раствор кислоты (щавелевой, лимонной).
В состав установок УФ-обеззараживания ЛАЗУРЬ серии М1К-М10К и М30-М500 входит ультразвуковой излучатель, что увеличивает эффективность действия установок в 100-1000 раз.
Во всех установках УФ-обеззараживания используются УФ лампы с ресурсом работы не менее 6 000 часов; в установках Лазурь серии «1» применяются более мощные амальгамные УФ лампы с ресурсом работы не менее 16 000 часов. Количество включений/выключений в течение срока службы УФ-ламп допускается до 1 000 раз.
Установки УФ-обеззараживания соответствуют требованиям Методических указаний МУ 2.1.4.719-98. «Санитарный надзор за применением ультрафиолетового излучения в технологии подготовки питьевой воды», МУ 2.1.5.732-99 «Санитарно-эпидемиологический контроль за обеззараживанием сточных вод ультрафиолетовым излучением» и обеспечивает обеззараживание УФ излучением до норм, установленных СаНПиН 2.1.4.1074-01 «Питьевая вода», и СаНПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод».
Требования к качеству исходной воды
|
Показатели качества обрабатываемой воды:
|
|
Взвешенные
|
не более 0,6 мг/л
|
|
Цветность
|
не более 20
|
|
Мутность
|
не более 2 мг/л
|
|
Содержание железа:
|
не более 0,3 мг/л
|
|
Жесткость
|
не более 5,0 мг-экв/л
|
|
Температура обрабатываемой воды
|
1-40 оС
|
|
Биозараженность исходной воды:
|
|
для установок УФ-обеззараживаний серий Wonder и УДВ
|
|
Число бактерий лактозоположительных кишечных палочек:
|
не более 10 000 в 1 л
|
|
для установок Лазурь
|
|
Содержание вирусов и простейших
|
до 106 ед/л
|
|
Содержание споровых
|
до 105 ед/л
|
Технические характеристики
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоединительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания общего применения
|
|
Wonder E-60
|
0,23
|
6,8
|
1
|
300х70х105
|
½"
|
20
|
7
|
|
Wonder E-120
|
0,45
|
6,8
|
1
|
345х70х105
|
½"
|
40
|
12
|
|
Wonder E-360
|
1,5
|
6,8
|
1
|
552х80х105
|
1"
|
20
|
7
|
|
Wonder E-720
|
2,7
|
6,8
|
1
|
930х80х105
|
1"
|
40
|
12
|
|
|
|
|
|
|
|
|
|

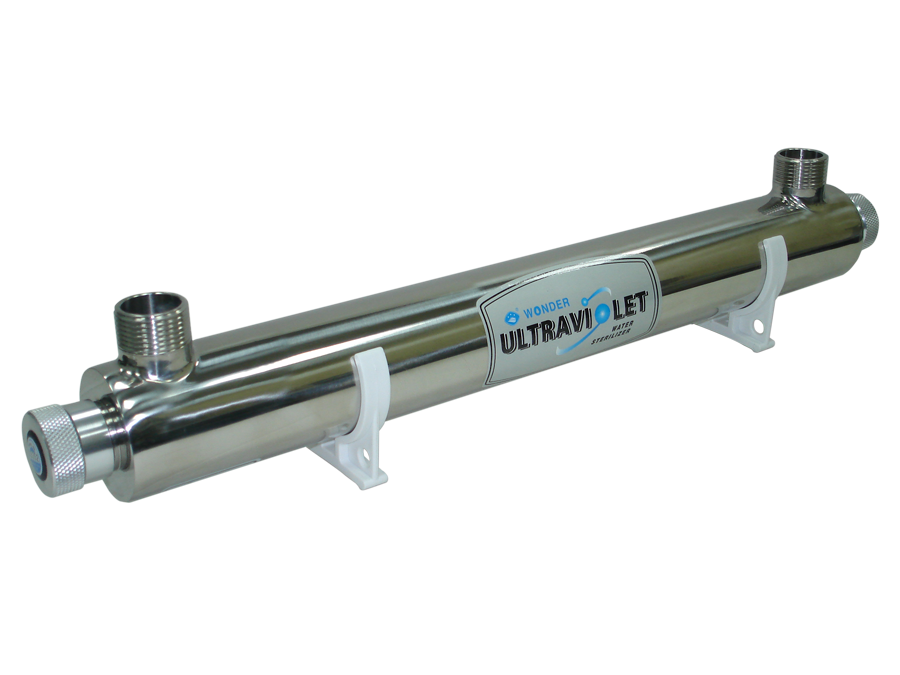

Wonder E-360
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоединительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания промышленного применения
|
|
Wonder ET-6
|
1,5
|
6,8
|
1
|
530х125х190
|
1"
|
20
|
7
|
|
Wonder ET-12
|
2,7
|
6,8
|
1
|
910х135х213
|
1"
|
40
|
12
|
|
Wonder ET-15
|
3,4
|
6,8
|
1
|
910х135х213
|
1"
|
65
|
14
|
|
Wonder ET-24
|
5,5
|
6,8
|
1
|
910х175х268
|
1½"
|
80
|
16
|
|
Wonder ET-35
|
8,0
|
6,8
|
1
|
1205х175х278
|
2"
|
175
|
23
|
|
Wonder ET-45
|
10,0
|
6,8
|
1
|
1205х175х278
|
2"
|
190
|
33
|
УДВ-1А95
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоеди нительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания промышленного применения
|
|
УДВ-1А95-10- 40
|
5,2
|
10,0
|
|
775х269х615
(380х225х420)
|
40
|
150
|
9 (10)
|
|
УДВ-1А145-10-50
|
8,7
|
10,0
|
1
|
1032х277х637
(380х225х420)
|
50
|
200
|
13 (14)
|
|
УДВ-1А300Н-
10-50-89
|
13,0
|
10,0
|
1
|
1326х646х277
(380х420х225)
|
50
|
280
|
15 (14,5)
|
|
УДВ-1А300Н- 10-50-114
|
18,0
|
10,0
|
1
|
1326х677х289
(380х420х225)
|
50
|
280
|
17 (14)
|

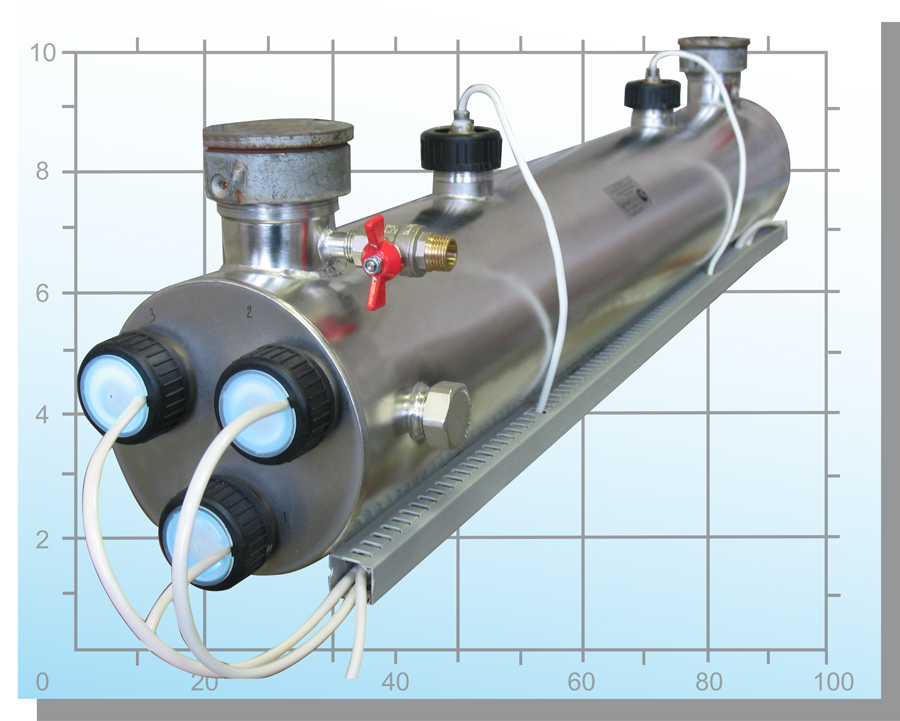

УДВ-1А145
|
Модель
|
Произво дитель ность1
|
Макс. раб. давл.
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоеди нительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания промышленного применения
|
|
УДВ-30/5
|
30,0
|
10,0
|
5
|
1400х430х470
(319 x 219 x 406)
|
100
|
450
|
60 (7,5)
|
|
УДВ-2А300Н-10-100
|
37,0
|
10,0
|
2
|
1231х346х378
(920х504х1080)
|
100
|
560
|
29 (24)
|
|
УДВ-3А300Н-10-100
|
53,0
|
10,0
|
3
|
1231х351х388
(600х252х800)
|
100
|
840
|
32 (40,5)
|
|
УДВ-4А300Н-10-150
|
87,0
|
10,0
|
4
|
1231х410х450
(600х252х800)
|
150
|
1120
|
49 (42)
|

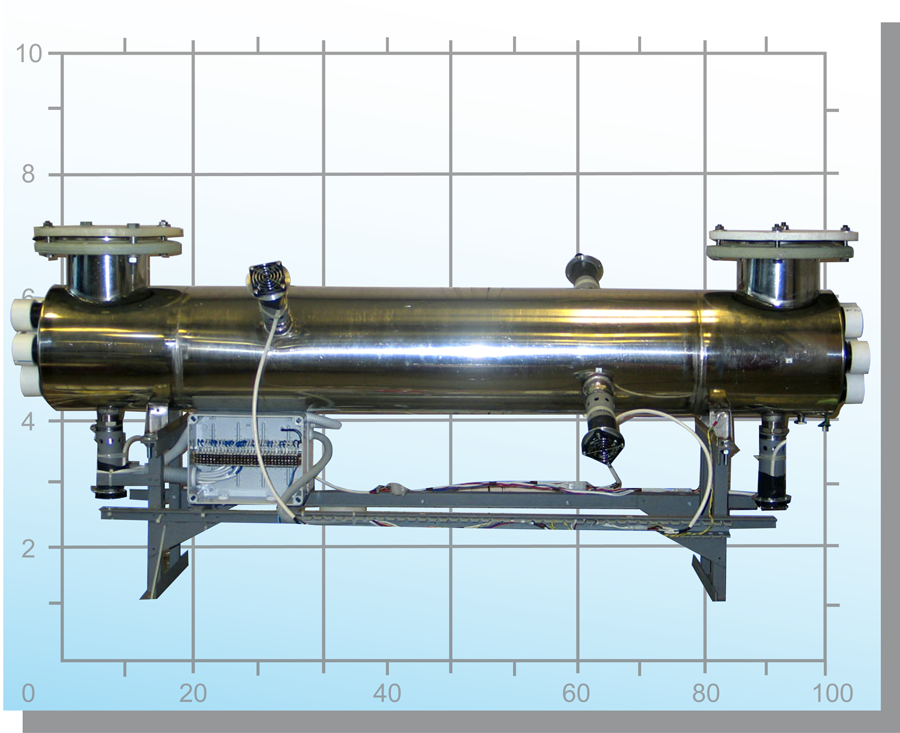

УДВ-2А300Н
|
Модель
|
Произво дитель ность1
|
Макс. раб. давл.
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоеди нительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания промышленного применения
|
|
УДВ-5А300Н-10-150
|
106,0
|
10,0
|
5
|
1231х410х450
(600х292х1040)
|
150
|
1400
|
50 (62)
|
|
УДВ-6А300Н-10-150
|
122,0
|
10,0
|
6
|
1231х413х456
(600х292х1040)
|
150
|
1680
|
53 (63,5)
|
|
УДВ-7А300Н-10-150
|
147,0
|
10,0
|
7
|
1231х420х470
(600х292х1040)
|
150
|
1960
|
57 (65)
|
|
УДВ-7А300Н-10-200
|
169,0
|
10,0
|
7
|
1231х476х550
(600х292х1040)
|
200
|
1960
|
68 (65)
|
УДВ-30/5
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоединительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания вод с высоким уровнем микробиологического загрязнения
|
|
ЛАЗУРЬ-М1(-1)
|
1,0
|
4,0
|
1
|
462 x 121х131
|
1''
|
20 / 40
|
1,3
|
|
ЛАЗУРЬ-М1К(-1)
|
1,0
|
4,0
|
1 (1)
|
462 x 78х331
(275 x 140х370)
|
2''
|
120 / 140
|
2,7
|
|
ЛАЗУРЬ-М3(-1)
|
3,0
|
4,0
|
1
|
576 x 121х 126
|
1''
|
125 / 180
|
2,7
|

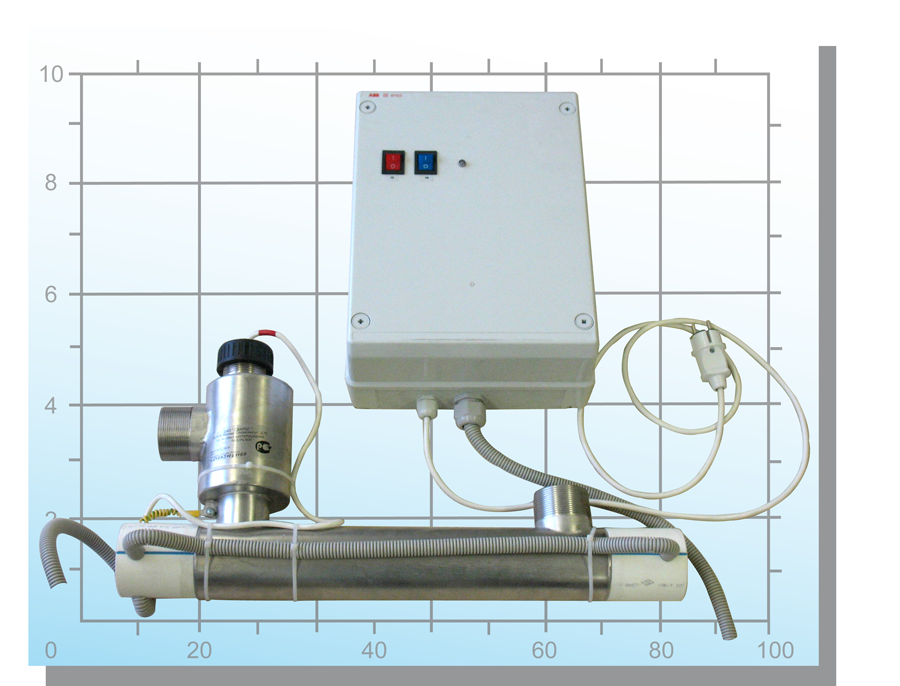

ЛАЗУРЬ-М3К
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоединительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания вод с высоким уровнем микробиологического загрязнения
|
|
ЛАЗУРЬ-М3К(-1)
|
3,0
|
4,0
|
1 (1)
|
576 x 92х 350
(275 x 140х370)
|
2''
|
125 / 180
|
2,7
|
|
ЛАЗУРЬ-М5(-1)
|
5,0
|
4,0
|
1
|
1022х121х141
|
2''
|
155 / 225
|
5
|
|
ЛАЗУРЬ-М5К(-1)
|
5,0
|
4,0
|
1 (1)
|
1022х92х350
(275 x 140х370)
|
2''
|
155 / 225
|
5
|
ЛАЗУРЬ-М30
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоединительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания вод с высоким уровнем микробиологического загрязнения
|
|
ЛАЗУРЬ-М10(-1)
|
10,0
|
4,0
|
1
|
1331х90х352
(275 x 140х370)
|
2''
|
200 / 300
|
10
|
|
ЛАЗУРЬ-М30(-1)
|
30,0
|
4,0
|
3 (2)
|
1330х283х350
(400х250х600)
|
100
|
600 / 800
|
40
|
|
ЛАЗУРЬ-М50(-1)
|
50,0
|
4,0
|
6 (3)
|
1258х369х530
(400х245х600)
|
100
|
1000 / 1500
|
50
|
ЛАЗУРЬ-М50
|
Модель
|
Произво дитель ность1
|
Макс. рабочее давление
|
Кол-во ламп2
|
Габариты,
ДхШхВ3
|
Присоединительные размеры (Ду)
|
Потребляемая мощность4
|
Масса5
|
|
м3/час
|
шт.
|
мм
|
Вт
|
кг
|
|
Установки УФ-обеззараживания вод с высоким уровнем микробиологического загрязнения
|
|
ЛАЗУРЬ-М100
|
100,0
|
4,0
|
7 (5)
|
1612х492 1136
(600х250х1000)
|
150
|
- / 2700
|
120
|
|
ЛАЗУРЬ-М250
|
250,0
|
4,0
|
19 (12)
|
1612х798х1282 (600х480х2300)
|
200
|
- / 7500
|
250
|
|
ЛАЗУРЬ-М500
|
500,0
|
4,0
|
38 (12)
|
1612х865х1497
(800х480х2300)
|
250
|
- /12500
|
390
|
ЛАЗУРЬ-М100
- Для установок УФ-обеззараживания Wonder, ЛАЗУРЬ указана номинальная производительность, для УДВ – рекомендуемая для обеззараживания осветленных артезианских вод.
- Для установок УФ-обеззараживания серии ЛАЗУРЬ в скобках приведено количество ультразвуковых излучателей (кавитаторов).
- Для установок УФ-обеззараживания серии УДВ и ЛАЗУРЬ в скобках приведены размеры пультов управления.
- Для установок УФ-обеззараживания серии ЛАЗУРЬ через дробь приведены мощности с УФ и амальгамной УФ лампами.
- Для установок УФ-обеззараживания серии УДВ в скобках приведены массы пультов управления.
|
