Системы серии CD предназначены для проведения процесса химического обессоливания воды на катионообменных или анионообменных смолах и представляют собой вертикальные прямоточные ионообменные колонны. Выбор схемы обессоливания и установок, необходимых для проведения процесса, должен осуществляться на основании данных по составу исходной воды, режиму водопотребления и виду используемых ионообменных смол.
Регенерация установок производится (в зависимости от типа использованной ионообменной смолы) раствором сильной кислоты (соляная, серная, азотная) или щелочи. Регенерация осуществляется в автоматическом режиме по времени, по объему пропущенной воды, либо по величине электропроводности очищенной воды (в зависимости от комплектации). Электронный контроллер систем управления позволяет легко устанавливать периодичность и продолжительность стадий регенерации. Для наиболее полного восстановления рабочей обменной емкости рекомендуется для регенерации и приготовления реагентного раствора использовать очищенную воду.
В состав каждой системы входит: корпус ионообменной колонны, система управления, нижние и верхние распределительные системы, реагентный бак и присоединительные фитинги. В реагентном баке на линии поступления регенерационного раствора устанавливается обратный клапан, предотвращающий несанкционированное поступление воды в бак. На выходе системы (или их системы) устанавливается отсечной клапан, автоматически перекрывающей подачу воды с фильтра во время регенерации.
Фильтрующий материал
В качестве фильтрующего материала в системах химического обессоливания используются катионо- и анионообменные смолы.
Слабокислотные катионообменные смолы. Предназначены для удаления ионов карбонатной жесткости воды; широко применяются в пивоварении, производстве безалкогольных напитков и др. объектах промышленности, требующих подачу воды с низкими значениями как общей жесткости, так и щелочности. Полная статическая обменная емкость (ПСОЕ) составляет 3,5-4,2 г-экв/л. Рабочая обменная емкость (РОЕ) в значительной степени зависит от соотношения «общая жесткость/щелочность» и увеличивается от 0,5 до ПСОЕ при увеличении этого показателя от 0 до 2. Регенерируются раствором сильной кислоты в соотношениях, близким к стехиометрическим (100-120% от ПСОЕ/л ионита). Рабочее значение рН 5-14.
Сильнокислотные катионообменные смолы. Предназначены для удаления любых катионов в процессах Н(водород)-катионирования. ПСОЕ составляет 1,8-2,2 г-экв/л. РОЕ составляет от 50 до 60 % ПСОЕ. Регенерируются раствором сильной кислоты в соотношениях, превышающих стехиометрические на 50–100% (150-200% от ПСОЕ/л ионита). Рабочее значение рН 0-14.
Слабоосновные анионообменные смолы. Предназначены для удаления из исходной воды анионов сильных кислот и органических анионов. Используются в процессах очистки растворов органических веществ и воды, сильно загрязненной органическими веществами. ПСОЕ составляет 1,3-2,7 г-экв/л. РОЕ увеличивается с увеличением удельного расхода щелочи на регенерацию от 70 до 90 % ПСОЕ. Регенерируются растворами щелочей в соотношениях, близким к стехиометрическим (100-120 % от ПСОЕ/л ионита). При высоком содержании органических примесей количество регенеранта необходимо увеличивать до 200% от ПСОЕ/л ионита. Рабочее значение рН 0-10.
Сильноосновные анионообменные смолы. Предназначены для удаления любых анионов (в т.ч. кремневой кислоты ) в процессах ОН(гидроксил)-анионирования. ПСОЕ составляет 0,8-1,4 г-экв/л. РОЕ увеличивается с увеличением удельного расхода щелочи на регенерацию от 50 до 65 % ПСОЕ. Регенерируются растворами щелочей в соотношениях, превышающих стехиометрические на 50-100% (150-200% от ПСОЕ/л ионита). Рабочее значение рН 0-14.
Корпуса
Корпуса ионообменных колонн («Clack», «Enpress», «Structural», «Park» / «Wave-Cyber», «HT-Coma») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.
Системы управления
Регенерация установок серии CD осуществляется в автоматическом режиме, при этом контролируемый параметр зависит от типа использованной системы управления:

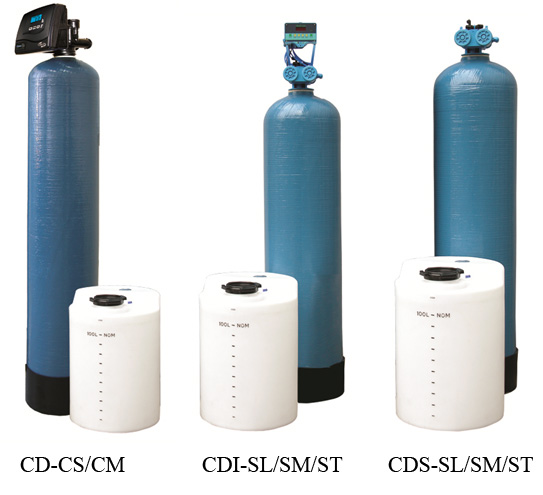

- Системы химического обессоливания серии CDT (система управления – Clack WS CS/CM) осуществляют контроль по времени, прошедшему с момента последней регенерации. Таймер является встроенным элементом системы у правления;
- Системы химического обессоливания серии CDM (система управления – Clack WS CS/CM) осуществляют контроль по времени, либо по объему пропущенной воды. Таймер и водосчетчик являются встроенными элементами системы у правления;

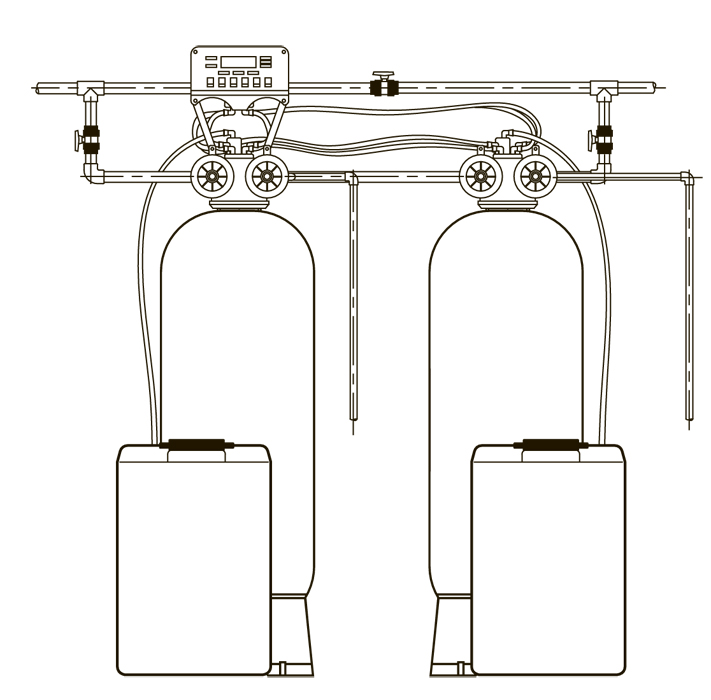

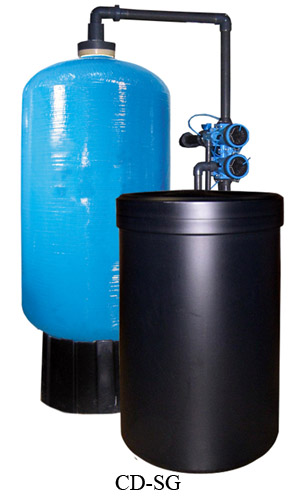

- Системы серий CDI и CDS (система управления – Siata SL/SM/ST/SG. AquaIonic) - предназначены для организации систем глубокого химического обессоливания на двух последовательно подключенных ионообменных колоннах (в т.ч. и различного габаритного размера), по отдельности не применяются.
Система серии CDI используется в качестве «ведущей», серии CDS - «ведомой». Контроль процесса в таких системах может осуществляться как по объему пропущенной воды, так и по величине электропроводности очищенной воды, для чего они должны быть дополнительно укомплектованы внешним датчиком электропроводности, и/или внешним коррозионностойким расходомером с импульсным выходом.
|
Модель
|
Объем смолы
|
Произв-сть
|
при ?Р 3
|
Объем реагентного бака
|
Присоед. размеры
|
Размеры фильтра,
В, ДхШ
|
Масса
|
|
л
|
м3/час
|
бар
|
л воды
|
мм
|
мм
|
кг
|
|
CD..-0844CS
|
20
|
0,2-0,5-0,8
|
0,1-0,2
|
50
|
1" - 1" - ?"
|
1341 , 217x285
|
17
|
|
CD..-0844SL
|
20
|
0,2-0,5-0,8
|
0,2-0,3
|
50
|
25 - 25 - 25
|
1320 , 217x295
|
17
|
|
CD..-1054CS
|
40
|
0,4-1,0-1,6
|
0,2-0,3
|
50
|
1" - 1" - ?"
|
1601, 268x308
|
23
|
|
CD..-1054SL
|
40
|
0,4-1,0-1,6
|
0,2-0,4
|
50
|
25 - 25 - 25
|
1580 , 268x300
|
23
|
|
CD..-1252CS
|
50
|
0,4-1,2-2,0
|
0,2-0,3
|
50
|
1" - 1" - ?"
|
1554 , 317x333
|
29
|
|
CD..-1252SL
|
50
|
0,4-1,2-2,0
|
0,2-0,3
|
50
|
25 - 25 - 25
|
1533 , 317x325
|
29
|
|
CD..-1354CS
|
60
|
0,5-1,5-2,4
|
0,2-0,4
|
100
|
1" - 1" - ?"
|
1614 , 345x347
|
37
|
|
CD..-1354SL
|
60
|
0,5-1,5-2,4
|
0,2-0,3
|
100
|
25 - 25 - 25
|
1593 , 345x345
|
37
|
|
CD..-1465CS
|
85
|
0,7-2,1-3,4
|
0,3-0,7
|
100
|
1" - 1" - ?"
|
1890 , 372x372
|
44
|
|
CD..-1465SL
|
85
|
0,7-2,1-3,4
|
0,3-0,4
|
100
|
25 - 25 - 25
|
1869 , 372x372
|
44
|
|
CD..-1665CM
|
110
|
0,9-2,7-4,4
|
0,3-0,7
|
100
|
1?" - 1?" - ?"
|
1889 , 423x423
|
52
|
|
CD..-1665SM
|
110
|
0,9-2,7-4,4
|
0,3-0,4
|
100
|
32 - 32 - 32
|
1868 , 423x423
|
52
|
|
CD..-1865CM
|
150
|
1,2-3,6-6,0
|
0,5-1,1
|
200
|
1?" - 1?" - 1"
|
1937 , 491x491
|
83
|
|
CD..-1865ST
|
150
|
1,2-3,6-6,0
|
0,2-0,4
|
200
|
32 - 32 - 32
|
1916 , 491x491
|
83
|
|
CD..-2162CM
|
175
|
1,4-4,2-7,0
|
0,5-1,3
|
200
|
1?" - 1?" - 1"
|
1946 , 555x555
|
101
|
|
CD..-2162SM
|
175
|
1,4-4,2-7,0
|
0,3-0,5
|
200
|
32 - 32 - 32
|
1925 , 555x555
|
101
|
|
CD..-2472SM
|
250
|
2,0-6,0-10
|
0,3-0,5
|
300
|
32 - 32 - 32
|
2122, 626x626
|
146
|
|
CD..-3072ST
|
425
|
3,4-11-17
|
0,3-0,5
|
500
|
63 - 63 - 40
|
2137 , 779x779
|
262
|
|
CD..-3672SG
|
500
|
4,0-12-20
|
0,3-0,8
|
500
|
63 - 63 - 40
|
2568 , 932x1432
|
418
|
|
CD..-4872SG
|
875
|
7,0-21-35
|
0,7-1,9
|
1000
|
63 - 63 - 40
|
2754 , 1233x1733
|
766
|
• Приведены объемы загрузки катионообменных смол для систем на корпусах «Clack», «Wave-Cyber».
• Производительность систем приведена при скоростях фильтрации 8-24-40 ОС/час (объемов смолы в час), соответственно, для систем на корпусах «Clack», «Wave-Cyber».
• Указаны ориентировочные потери давления для скоростей фильтрации 24,0-40 ОС/час соответственно. Для расчета в качестве фильтрующей среды были взяты характеристики смолы Purolite С100Е.
• Приведены присоединительные размеры установки (вход - выход - дренаж).
• Приведены размеры систем без учета реагентных баков: В, ДхШ (высота, длина х ширина). Высота приведена для систем на корпусах «Clack», «Wave-Cyber». Высота и диаметр приведены с точностью ±25 и 13 мм, соответственно.
• Приведена полная масса «сухой» системы, без учета смолы, с корпусами «Clack», «Wave-Cyber».
|

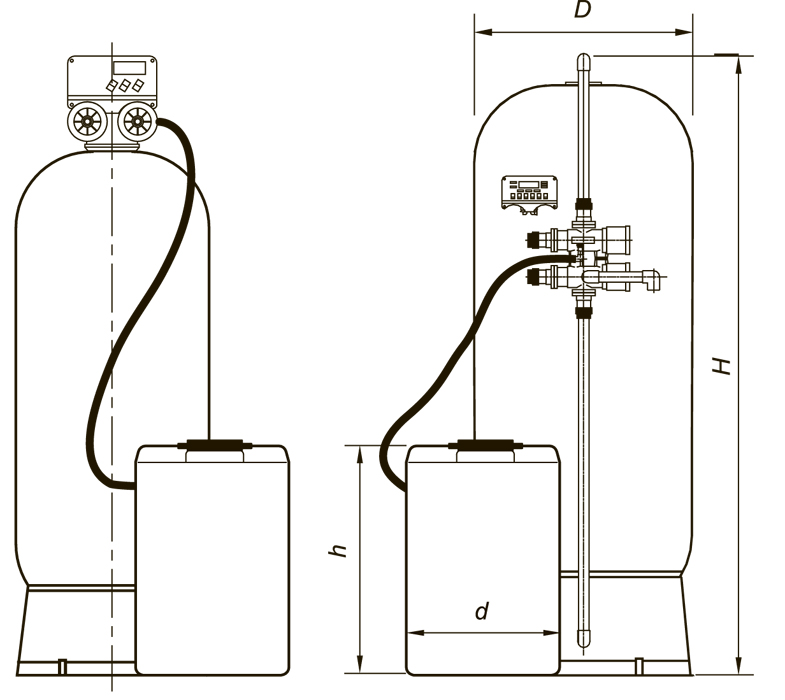

Модель
|
0844
|
1054
|
1252
|
1354
|
1465
|
1665
|
1865
|
2162
|
2472
|
3072
|
3672
|
4872
|
|
D, мм
|
217
|
268
|
317
|
345
|
372
|
423
|
491
|
555
|
626
|
779
|
632
|
1233
|
|
H, мм
|
1131
|
1391
|
1344
|
1404
|
1680
|
1679
|
1727
|
1736
|
1933
|
1907
|
2228
|
2414
|
|
d, мм
|
290
|
370x430
|
370x430
|
470
|
470
|
470
|
620
|
620
|
760
|
760
|
990
|
990
|
|
h, мм
|
920
|
950
|
950
|
1040
|
1040
|
1040
|
1310
|
1310
|
1220
|
1220
|
1520
|
1520
|
Условия применения
Рабочее давление 2,0 - 7,0 бар
Диапазон температуры помещения 5-35 оС
Диапазон температуры воды 2-36 оС
Влажность в помещении < 70%
Потребляемая мощность <100 Вт
|
