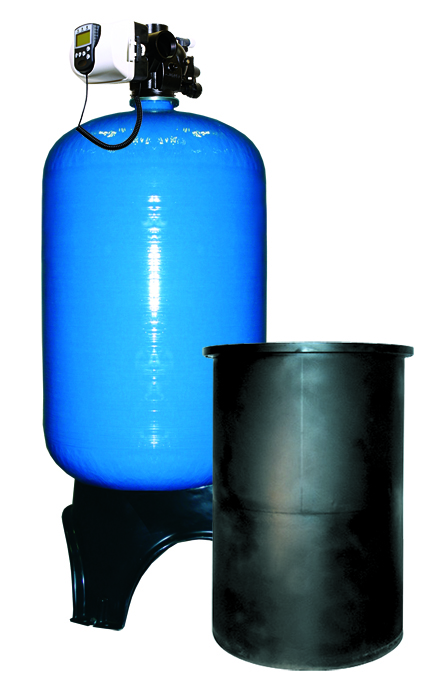

Многофункциональные системы очистки воды периодического действия серии CRT/CRM в качестве загрузки содержат искусственный кристаллический цеолит Crystal-Right™. При очистке воды на системах серии CRT/CRM одновременно протекают процессы умягчения, обезжелезивания, удаления марганца и кондиционирования (увеличения водородного показателя рН). Использование специальной модификации Crystal-Right™ увеличенного спектра действия (CR100) также позволяет удалять аммониевые соединения и небольшие количества сероводорода. Применение материала Crystal-Right™ позволяет упростить очистку проблемных железо- и марганец-содержащих вод, характеризующихся низким уровнем водородного показателя. При этом не требуется предварительной обработки воды аэрацией, введение хлора или иных сильных окислителей. В отличие от полимерных ионообменных смол, применяемых в стандартных системах умягчения воды, материал Crystal-Right™ обладает очень высокой устойчивостью к активному хлору и другим сильным окислителям. Это позволяет проводить санацию оборудования без какого-либо вредного воздействия на фильтрующий материал. Регенерация установок серии CRT/CRM осуществляется насыщенным раствором поваренной соли аналогично стандартным системам умягчения воды. При этом после каждого цикла регенерации емкость загрузки по катионам жесткости, железу и марганцу полностью восстанавливается. Если по какой-либо причине превышается (выше расчетного) объем обработанной воды, требуется проведение последовательно 2-3 регенераций в ручном режиме. 1-2 раза в год требуется проведение регенераций раствором соды (Na2CO3). Системы серии CRM/CRT состоят из корпуса фильтра, загруженного цеолитом Crystal-Right™, системы управления и контроля (управляющий клапан), нижней и верхней распределительных систем, присоединительных фитингов, поддерживающего слоя гравия и солевого бака (фидера) для таблетированной соли. Системы с диаметром более 24'' дополнительно оснащаются воздухоотделительным клапаном.
Фильтрующий материал
В качестве фильтрующего материала в системах серии CRT/CRM используются искусственные кристаллические цеолиты Crystal-Right™ CR-100 и CR-200. Регенерация цеолитов Crystal-Right осуществляется раствором поваренной соли в количествах от 95 до 240 г соли на литр материала. Рабочая обменная емкость зависит от типа используемого материала и количества соли и составляет от 0,6 до 0,8 г-экв/л при потреблении соли 120 г/л материала соответственно.
Корпус фильтра
Корпуса фильтров («Clack», «Enpress», «Structural», «Park» / «Canature», «Wave-Cyber», «HT-Coma») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.
Системы управления
Для управления и контроля процессами регенерации и сервиса используются системы управления Clack WS (обозначения в модели CS,CM,CH,CL,CG) и Autotrol Magnum (обозначение в модели CV). Системы управления (управляющие клапана) во всех моделях имеют верхнюю посадку на корпус фильтра. Каждая система управления имеет электронный контроллер, который позволяет легко устанавливать периодичность регенераций, продолжительность обратной и прямой промывок, просматривать объем воды прошедшей через систему (только для установок со счетчиком воды).
В базовых моделях регенерация осуществляется в автоматическом режиме по сигналу встроенного таймера (CRT), или по пропущенному объему воды (CRM). Системы не пропускают воду в течение регенерации. Стандартно регенерация осуществляется исходной водой, а для приготовления регенерационного раствора используется умягченная вода. Опционально - системы могут быть переоборудованы для подачи воды потребителю во время регенерации или промываться очищенной водой.
|
Модель
|
Объем загрузки
|
Произв-сть
|
при ?Р
|
РОЕ
|
Размеры солевого бака
|
Объем солевого бака
|
Присоед. размеры
|
Размеры системы, В, ДхШ
|
Масса
|
|
л
|
м3/час
|
бар
|
г-экв
|
дюймы
|
л воды/ кг соли
|
мм
|
мм
|
кг
|
|
CR.. -1054CS
|
40
|
0,6-1,1-2,1
|
0,1-0,2
|
24 / 32
|
15x17
|
125 / 100
|
1" - 1"- ?"
|
1601, 268x329
|
55
|
|
CR.. -1252CS
|
50
|
0,8-1,5-3,0
|
0,1-0,2
|
30 / 40
|
15x17
|
125 / 100
|
1" - 1"- ?"
|
1554, 317x354
|
70
|
|
CR.. -1354CS
|
60
|
0,9-1,8-3,5
|
0,1-0,2
|
36 / 48
|
15x17
|
125 / 100
|
1" - 1"- ?"
|
1404, 345x368
|
82
|
|
CR.. -1465CM
|
85
|
1,0-2,0-4,0
|
0,1-0,3
|
51 / 68
|
18x40
|
163 / 164
|
1?" - 1?"- ?"
|
1890, 372x381
|
111
|
|
CR.. -1665CM
|
110
|
1,3-2,6-5,2
|
0,1-0,3
|
66 / 88
|
18x40
|
163 / 164
|
1?" - 1?" - 1"
|
1889, 423x423
|
140
|
|
CR.. -1665CH
|
110
|
1,3-2,6-5,2
|
0,1-0,2
|
66 / 88
|
18x40
|
163 / 164
|
1?" - 1?"- 1"
|
1861, 423x423
|
150
|
|
CR.. -1865CM
|
150
|
1,7-3,3-6,6
|
0,2-0,4
|
90 / 120
|
24x50
|
378 / 326
|
1?" - 1?" - 1"
|
1937, 491x491
|
203
|
|
CR.. -1865CH
|
150
|
1,7-3,3-6,6
|
0,1-0,2
|
90 / 120
|
24x50
|
378 / 326
|
1?" - 1?"- 1"
|
1909, 491x491
|
212
|
|
CR..-1865CL
|
150
|
1,7-3,3-6,6
|
0,1-0,2
|
90 / 120
|
24x50
|
378 / 326
|
2" - 2" - 1?"
|
1943, 491x491
|
217
|
|
CR..-1865CV
|
150
|
1,7-3,3-6,6
|
0,1-0,2
|
90 / 120
|
24x50
|
378 / 326
|
1?" - 1?" - 1?"
|
2016, 491x582
|
212
|
|
CR.. -2162CM
|
175
|
2,3-4,5-9,0
|
0,2-0,6
|
105 / 140
|
24x50
|
378 / 326
|
1?" - 1?" - 1"
|
1946, 555x555
|
241
|
|
CR.. -2162CH
|
175
|
2,3-4,5-9,0
|
0,1-0,3
|
105 / 140
|
24x50
|
378 / 326
|
1?" - 1?"- 1"
|
1918, 555x555
|
250
|
|
CR.. -2162CL
|
175
|
2,3-4,5-9,0
|
0,1-0,2
|
105 / 140
|
24x50
|
378 / 326
|
2" - 2" - 1?"
|
1952, 555x555
|
255
|
|
CR.. -2162CV
|
175
|
2,3-4,5-9,0
|
0,1-0,2
|
105 / 140
|
24x50
|
378 / 326
|
1?" - 1?" - 1?"
|
2025, 555x614
|
251
|
|
CR.. -2472CH
|
250
|
3,0-5,9-12
|
0,2-0,4
|
150 / 200
|
30x50
|
549 / 435
|
1?" - 1?" - 1"
|
2115, 626x626
|
370
|
|
CR.. -2472CL
|
250
|
3,0-5,9-12
|
0,1-0,2
|
150 / 200
|
30x50
|
549 / 435
|
2" - 2" - 1?"
|
2149, 626x626
|
375
|
|
CR.. -2472CV
|
250
|
3,0-5,9-12
|
0,1-0,3
|
150 / 200
|
30x50
|
549 / 435
|
1?" - 1?" - 1?"
|
2222, 626x649
|
370
|
|
CR.. -3072CL
|
375
|
4,6-9,2-18
|
0,1-0,3
|
225 / 300
|
30x50
|
1140 / 960
|
2" - 2" - 1?"
|
2123, 779x779
|
575
|
|
CR.. -3072CG
|
375
|
4,6-9,2-18
|
0,1-0,3
|
225 / 300
|
30x50
|
1140 / 960
|
2" - 2" - 2"
|
2200, 779x779
|
590
|
|
CR.. -3072CV
|
375
|
4,6-9,2-18
|
0,2-0,5
|
225 / 300
|
30x50
|
1140 / 960
|
1?" - 1?" - 1?"
|
2196, 779x779
|
571
|
|
CR.. -3672CL
|
500
|
6,6-13-26
|
0,2-0,5
|
300 / 400
|
39x60
|
1140 / 960
|
2" - 2" - 1?"
|
2444, 932x932 / 2568, 932x1532
|
832 / 850
|
|
CR.. -3672CG
|
500
|
6,6-13-26
|
0,2-0,4
|
300 / 400
|
39x60
|
1140 / 960
|
2" - 2" - 2"
|
2521, 932x932 / 2568, 932x1632
|
844 / 862
|
|
CR.. -3672CV
|
500
|
6,6-13-26
|
0,3-0,9
|
300 / 400
|
39x60
|
1140 / 960
|
1?" - 1?" - 1?"
|
2517, 932x932
|
825
|
|
CR.. -3672SG
|
500
|
6,6-13-26
|
0,2-0,4
|
300 / 400
|
39x60
|
1140 / 960
|
63 - 63 - 40 мм
|
2568, 932x1432
|
830
|
|
CR.. -4872CG
|
875
|
12-23-47
|
0,4-1,0
|
525 / 700
|
39x60
|
1140 / 960
|
2" - 2" - 2"
|
2707, 1233x1933 / 2754, 1233x2633
|
1437 / 1455
|
|
CR.. -4872SG
|
875
|
12-23-47
|
0,3-0,9
|
525 / 700
|
39x60
|
1140 / 960
|
63 - 63 - 40 мм
|
2754, 1233x1733
|
1423
|
1. Приведены объемы загрузки для систем на корпусах «Clack», «Wave-Cyber».
2. Производительность систем приведена при скоростях фильтрации 10-20-40 м/час, соответственно, для систем на корпусах «Clack», «Wave-Cyber».
3. Указаны ориентировочные потери давления для скоростей фильтрации 24,0-40 м/час соответственно.
4. Приведены присоединительные размеры системы (вход - выход - дренаж).
5. Приведены размеры систем без учета солевых баков: В, ДхШ (высота, длина х ширина). Высота приведена для систем на корпусах «Clack», «Wave-Cyber». Высота и диаметр приведены с точностью ±25 и 13 мм, соответственно. Для систем серии CL и CG приведены размеры с верхней и боковой посадкой, соответственно.
6. Приведена полная масса «сухой» системы с корпусами «Clack», «Wave-Cyber», включая цеолит. Для систем серии CL и CG приведена масса с верхней и боковой посадкой, соответственно.
|
Модель
|
1054
|
1252
|
1354
|
1465
|
1665
|
1865
|
2162
|
2472
|
3072
|
3672
|
4872
|
|
D, мм
|
268
|
317
|
345
|
372
|
423
|
491
|
555
|
626
|
779
|
632
|
1233
|
|
H, мм
|
1391
|
1344
|
1404
|
1680
|
1679
|
1727
|
1736
|
1933
|
1907
|
2 228
|
2414
|
|
d, мм
|
370x430
|
370x430
|
370x430
|
470
|
470
|
620
|
620
|
760
|
760
|
990
|
990
|
|
h, мм
|
950
|
950
|
950
|
1040
|
1040
|
1310
|
1310
|
1220
|
1220
|
1520
|
1520
|
Условия применения
Рабочее давление <7,0 бар.
Остаточное давление >0,2 бар.
Диапазон температуры помещения 5-35 оС
Диапазон температуры воды 2-36 оС
Влажность в помещении < 70%
Потребляемая мощность <100 Вт
Требования к качеству исходной воды
Минимальное значение рН 5.7
Минимальное значение рН при удалении железа:
CR-100 5,7
CR-200 7,0
Содержание железа и марганца не более 15 мг/л(суммарно)
Общая жесткость не менее 1,0 мг-экв/л
Общее солесодержание не менее 80 мг/л
Емкость по NH4 (только для CR-100) 0,98 г/л материала
|
