Системы умягчения непрерывного действия серии GSA предназначены для умягчения воды в водогрейных и паровых котельных, а также на промышленных предприятиях с непрерывным циклом производства.
Система серии GSA состоит из двух натрий-катионитных фильтров, в ее состав входят: 2 корпуса фильтров, система управления и контроля (управляющие клапаны), нижние и верхние распределительные системы, солевой бак (фидер) для таблетированной соли, присоединительные фитинги, катионообменная смола и поддерживающий слой гравия. В комплект установок с диаметром корпуса более 24'' дополнительно включены воздухоотделительные клапаны.
В каждый момент времени в рабочем режиме находится только один фильтр. Второй фильтр при этом находится в режиме регенерации или ожидания. Регенерация установок умягчения осуществляется в автоматическом режиме путем обработки смолы раствором поваренной соли (NaCl).
Фильтрующий материал
В качестве фильтрующего материала в системах умягчения используются катиоонобменные смолы: сильнокислотные катиониты C100E («Purolite Corporation»), Lewatit S1428 («Lanxess») или их аналоги - катиониты гелевого типа. Регенерация катионита осуществляется раствором поваренной соли в количестве от 95 до 240 г соли на литр смолы. Рабочая обменная емкость в значительной степени зависит от количества соли и примерно составляет 0,9-1,4 г-экв/л при потреблении соли 95-240 г соответственно. Уровень жесткости после установок умягчения также зависит от потребления соли и обычно составляет 0,07-0,3 мг-экв/л, а при последовательной двухступенчатой обработке - до 0,01..0,02 мг-экв/л.
Корпус фильтра
Корпуса фильтров («Clack», «Enpress», «Structural», «Park» / «Canature», «Wave-Cyber») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.
Системы управления
Регенерация осуществляется в автоматическом режиме только по пропущенному объему воды. После очистки заданного объема воды, фиксируемого встроенным или внешним водосчетчиком, система управления производит переключение потоков и выводит первый фильтр в режим регенерации, а второй - в рабочий режим.
Каждая система управления имеет электронный контроллер, который позволяет легко устанавливать периодичность регенераций, продолжительность обратной и прямой промывок, просматривать объем воды прошедшей через систему.

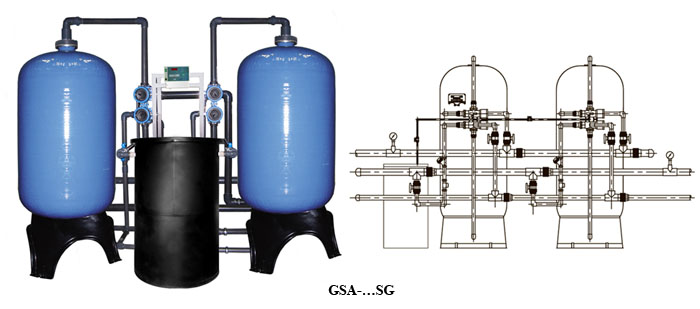

В системах серии GSA используются управляющие клапаны Clack WS различных модификаций (обозначения в модели CS,CM,CH,CL,CG) или Siata V360 (обозначения в модели SG). Управляющий клапан установлен на каждом корпусе фильтров, а согласование осуществляется посредством сигналов электронных контроллеров, а в системах с управляющими клапанами SIATA (SG) используются дополнительные гидрораспределители, соединенные гибкими шлангами с управляющими клапанами на фильтрах, и дополнительный внешний блок управления.
Системы не пропускают воду в течение регенерации. Стандартно регенерация осуществляется умягченной водой за счет работы второго фильтра. По требованию заказчика возможно использование исходной воды для проведения регенерации.
|
Модель
|
Объем смолы
|
Производи-тельность
|
при ΔР
|
Присоеди-нительные размеры
|
Размеры солевого бака
|
Объем солевого бака
|
Размеры системы, В, ДхШ
|
Масса
|
|
л
|
м3/час
|
бар
|
вход-выход-дренаж
|
дюймы
|
л воды / кг соли
|
в
|
кг
|
|
GSA-0844CS
|
2x20
|
0,2-0,5-0,8
|
0,1-0,2
|
1" - 1" -¾"
|
11х11
|
72/ 57
|
1341, 667x285
|
81
|
|
GSA-1054CS
|
2x40
|
0,4-1,0-1,6
|
0,2-0,3
|
1" - 1" -¾"
|
15х17
|
125 / 100
|
1601, 718x308
|
147
|
|
GSA-1252CS
|
2x50
|
0,4-1,2-2,0
|
0,2-0,3
|
1" - 1" -¾"
|
15х17
|
125 / 100
|
1554, 767x333
|
185
|
|
GSA-1354CS
|
2x60
|
0,5-1,5-2,4
|
0,2-0,4
|
1" - 1" -¾"
|
18х40
|
163/ 164
|
1614, 795x347
|
221
|
|
GSA-1465CS
|
2x85
|
0,7-2,1-3,4
|
0,3-0,7
|
1" - 1" -¾"
|
18х40
|
163/ 164
|
1890, 822x372
|
300
|
|
GSA-1465CM
|
2x85
|
0,7-2,1-3,4
|
0,3-0,5
|
1¼" - 1¼" -¾"
|
18х40
|
163/ 164
|
1890, 822x372
|
300
|
|
GSA-1665CM
|
2x110
|
0,9-2,7-4,4
|
0,3-0,7
|
1¼" - 1¼" -¾"
|
18х40
|
163/ 164
|
1889, 873x423
|
382
|
|
Модель
|
Объем смолы
|
Производи-тельность
|
при ΔР
|
Присоеди-нительные размеры
|
Размеры солевого бака
|
Объем солевого бака
|
Размеры системы, В, ДхШ
|
Масса
|
|
л
|
м3/час
|
бар
|
вход-выход-дренаж
|
дюймы
|
л воды / кг соли
|
в
|
кг
|
|
GSA-1665CH
|
2x110
|
0,9-2,7-4,4
|
0,2-0,4
|
1½" - 1½" -¾"
|
18х40
|
163/ 164
|
1861, 1146x423
|
400
|
|
GSA-1865CM
|
2x150
|
1,2-3,6-6,0
|
0,5-1,1
|
1¼" - 1¼" -¾"
|
24х50
|
378 / 326
|
1937, 941x491
|
540
|
|
GSA-1865CH
|
2x150
|
1,2-3,6-6,0
|
0,3-0,6
|
1½" - 1½" -¾"
|
24х50
|
378 / 326
|
1909, 1282x491
|
558
|
|
GSA-2162CH
|
2x175
|
1,4-4,2-7,0
|
0,3-0,6
|
1½" - 1½" - 1"
|
24х50
|
378 / 326
|
1918, 1410x555
|
660
|
|
GSA-2162CL
|
2x175
|
1,4-4,2-7,0
|
0,2-0,3
|
2" - 2" - 1½"
|
24х50
|
378 / 326
|
1952, 1410x555
|
669
|
|
GSA-2472CH
|
2x250
|
2,0-6,0-10
|
0,4-1,0
|
1½" - 1½" - 1"
|
30х50
|
549 / 435
|
2115, 1552x626
|
960
|
|
GSA-2472CL
|
2x250
|
2,0-6,0-10
|
0,2-0,5
|
2" - 2" - 1½"
|
30х50
|
549 / 435
|
2149, 1552x626
|
969
|
|
Модель
|
Объем смолы
|
Производи-тельность
|
при ΔР
|
Присоеди-нительные размеры
|
Размеры солевого бака
|
Объем солевого бака
|
Размеры системы, В, ДхШ
|
Масса
|
|
л
|
м3/час
|
бар
|
вход-выход-дренаж
|
дюймы
|
л воды / кг соли
|
в
|
кг
|
|
GSA-3072CL
|
2x375
|
3,0-9,0-15
|
0,3-0,7
|
2" - 2" - 1½"
|
30х50
|
549 / 435
|
2123, 2058x779
|
1563
|
|
GSA-3072CG
|
2x375
|
3,0-9,0-15
|
0,3-0,6
|
2" - 2" - 2"
|
30х50
|
549 / 435
|
2200, 2058x779
|
1600
|
|
GSA-3672CL
|
2x500
|
4,0-12-20
|
0,4-1,0
|
2" - 2" - 1½"
|
39х60
|
1140 / 960
|
2444, 2364x932/ 2568, 2364x1632
|
2122/ 2158
|
|
GSA-3672CG
|
2x500
|
4,0-12-20
|
0,4-0,9
|
2" - 2" - 2"
|
39х60
|
1140 / 960
|
2521, 2364x932/ 2568, 2364x1532
|
2146 / 2182
|
|
GSA-3672SG
|
2x500
|
4,0-12-20
|
0,3-0,6
|
63 - 63 - 40мм
|
39х60
|
1140 / 960
|
2545, 2364x1432
|
2097
|
|
GSA-4872CT
|
2x875
|
7,0-21-35
|
0,3-0,6
|
3" - 3" - 3"
|
39х60
|
1140 / 960
|
2731, 2966x1233/ 2784, 2966x1933
|
3726/ 3765
|
|
GSA-4872SG
|
2x875
|
7,0-21-35
|
0,5-1,3
|
63 - 63 - 40мм
|
39х60
|
1140 / 960
|
2731,2966x1733
|
3684
|
1 Приведены объемы загрузки для систем на корпусах «Clack», «Wave-Cyber».
2 Производительность систем приведена при скоростях фильтрации 8-24-40 ОС/час (объемов смолы в час), соответственно, для систем на корпусах «Clack», «Wave-Cyber».
3 Указаны ориентировочные потери давления для скоростей фильтрации 24,0-40 ОС/час соответственно. Для расчета в качестве фильтрующей среды были взяты характеристики смолы Purolite С100Е.
4 Приведены присоединительные размеры одного фильтра (вход - выход - дренаж).
5 Приведены размеры систем без учета солевых баков: В, ДхШ (высота, длина х ширина). Высота приведена для систем на корпусах «Clack», «Wave-Cyber». Высота и диаметр приведены с точностью ±25 и 13 мм, соответственно. Для систем серии CL и CG приведены размеры с верхней и боковой посадкой, соответственно.
6 Приведена полная масса «сухой» системы с корпусами «Clack», «Wave-Cyber», включая смолу. Для систем серии CL и CG приведена масса с верхней и боковой посадкой, соответственно.
|

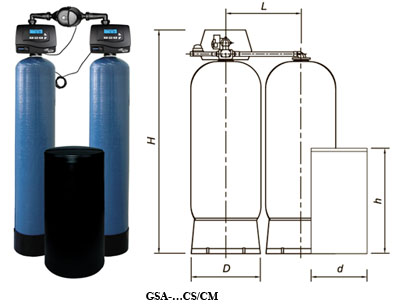

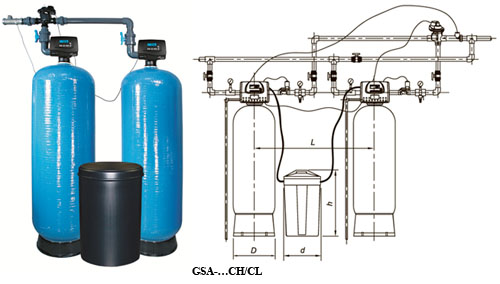

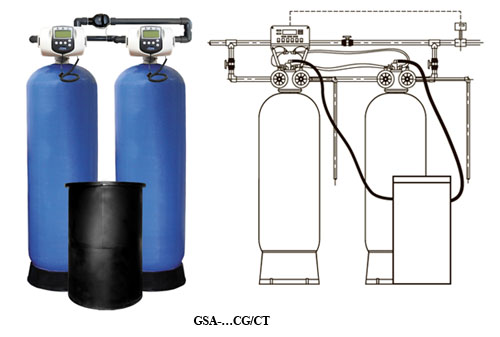

Модель
|
0844
|
1054
|
1252
|
1354
|
1465
|
1665
|
1865
|
2162
|
2472
|
3072
|
3672
|
4872
|
|
D, мм
|
217
|
268
|
317
|
345
|
372
|
423
|
491
|
555
|
626
|
779
|
632
|
1233
|
|
H, мм
|
1131
|
1391
|
1344
|
1404
|
1680
|
1679
|
1727
|
1736
|
1933
|
1907
|
2228
|
2414
|
|
d, мм
|
290
|
370x430
|
370x430
|
470
|
470
|
470
|
620
|
620
|
760
|
760
|
990
|
990
|
|
h, мм
|
920
|
950
|
950
|
1040
|
1040
|
1040
|
1310
|
1310
|
1220
|
1220
|
1520
|
1520
|
Условия применения
Рабочее давление <7,0 бар
Остаточное давление >0,2 бар
Диапазон температуры помещения 5-35 оС
Диапазон температуры воды 2 – 36 оС
Влажность в помещении <70%
Потребляемая мощность <100 Вт
Требования к качеству исходной воды
рН 6 – 10
Содержание железа не более 0,3 мг/л
Перманганатная окисляемость не более 5,0 мгО2/л
Активный хлор не более 1 мг/л
Нефтепродукты отсутствие
|
