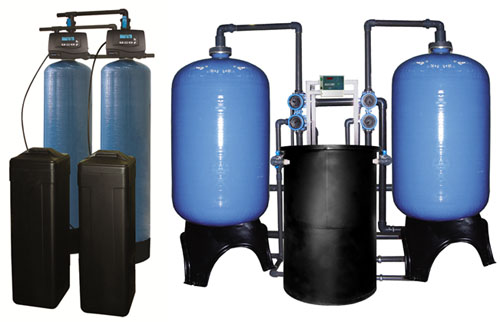

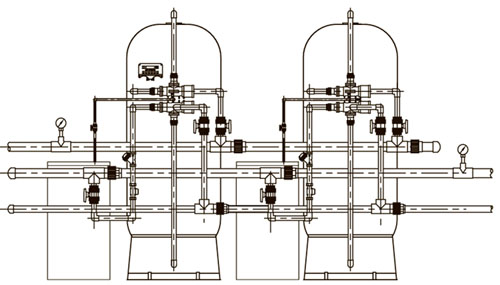

Установка умягчения воды модели Duplex (GSD) состоит из двух, модели Triplex (GSX) - из трех, модели Quadro (GSQ) - из четырех параллельно работающих натрий-катионитных фильтров.
После пропуска заданного объема воды, электронный контроллер последовательно выводит натрий-катионитные фильтры в режим регенерации. При регенерации одного из фильтров оставшиеся работают в форсированном режиме.
Корпуса фильтров выполнены из полимерных материалов пищевого класса. Каждый натрий-катионитный фильтр в составе установки оборудован своим баком солерастворения.
Производительность установок указана для 8-50 объемов смолы/ч, что соответствует стандартным скоростям фильтрации в режиме Na- катионирования для катионо-обменных смол Purolite 100, Lewatit S1467.
|
Модель*
|
Объем загрузки, л
|
Производительность, м3/ч
|
|
Duplex
|
Triplex
|
Quadro
|
|
GS.. -1865ST
|
N x 175
|
1,4..17,5
|
2,8..26,3
|
-
|
|
GS.. -2162ST
|
N x 200
|
1,6..20,0
|
3,2..30,0
|
-
|
|
GS.. -2471ST
|
N x 275
|
2,2..27,5
|
4,4..41,3
|
-
|
|
GS.. -3072SS
|
N x 450
|
3,6..45,0
|
7,2..67,5
|
-
|
|
GS.. -3672SS
|
N x 600
|
4,8..60,0
|
9,6..90,0
|
14,4..120,0
|
|
GS.. -4272SS
|
N x 750
|
6,0..75,0
|
12,0..112,5
|
18,0..150,0
|
|
GS.. -4872SS
|
N x 950
|
7,6..95,0
|
15,2..142,5
|
22,8..190,0
|
* - пример названия модели: GSX-2471ST
|

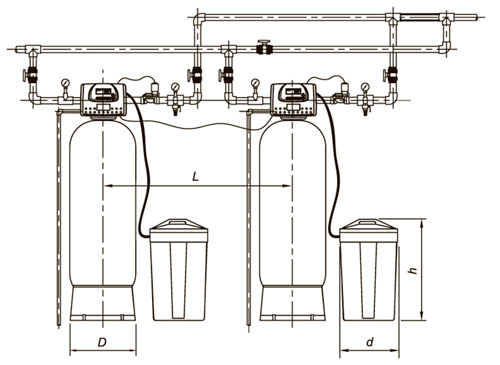

Ø
|
18"
|
21"
|
24"
|
30"
|
36"
|
42"
|
48"
|
|
D
|
478
|
545
|
625
|
785
|
942
|
1054
|
1219
|
|
H
|
1869
|
1869
|
2234
|
2331
|
2150
|
2350
|
2350
|
|
L
|
710
|
710
|
825
|
985
|
1150
|
1285
|
1493
|
|
Vбака, л
|
378
|
378
|
378
|
500
|
500
|
500
|
500
|
|
d
|
620
|
620
|
620
|
770
|
770
|
770
|
770
|
|
h
|
1280
|
1280
|
1280
|
1200
|
1200
|
1200
|
1200
|
Рабочее давление 2,0..8,0 бар.
Диапазон температуры помещения 2..45 ºС
Влажность воздуха < 70%
|
Модель
|
Объем смолы
|
Произв-сть
|
при ΔР
|
Размеры
солевого бака
|
Объем
солевого бака
|
Присоед. размеры
|
Размеры системы
В, ДхШ
|
Масса системы
|
|
л/фильтр
|
м3/час
|
бар
|
дюймы
|
л воды/ кг соли
|
вход-выход-дренаж
|
мм
|
кг
|
|
Системы серии GSD
|
|
GSD -0844CS
|
2 x 20
|
0,4-1-1,6
|
0,2-0,3
|
11х11
|
75 / 57
|
1" - 1" -¾"
|
1341,734x285
|
85
|
|
GSD-1054CS
|
2 x 40
|
0,7-2,0-3,2
|
0,2-0,3
|
11х11
|
75 / 57
|
1" - 1" -¾"
|
1601,836x308
|
150
|
|
GSD-1252CS
|
2 x 50
|
0,8-2,4-4,0
|
0,2-0,3
|
15х17
|
125 / 100
|
1" - 1" -¾"
|
1554,934x333
|
190
|
|
GSD-1354CS
|
2 x 60
|
1,0-2,9-4,8
|
0,2-0,4
|
15х17
|
125 / 100
|
1" - 1" -¾"
|
1614,990x347
|
224
|
|
GSD-1465CM
|
2 x 85
|
1,4-4,1-6,8
|
0,3-0,5
|
18х40
|
163 / 164
|
1" - 1" -¾"
|
1890,1044x372
|
307
|
|
GSD-1665CM
|
2 x 110
|
1,8-5,3-8,8
|
0,3-0,7
|
18х40
|
163 / 164
|
1¼" - 1¼" -¾"
|
1889,1146x423
|
390
|
|
GSD-1665CH
|
2 x 110
|
1,8-5,3-8,8
|
0,2-0,4
|
18х40
|
163 / 164
|
1½" - 1½" -¾"
|
1861,1146x423
|
409
|
|
GSD-1865CM
|
2 x 150
|
2,4-7,2-12
|
0,5-1,1
|
24х50
|
378 / 326
|
1¼" - 1¼" -¾"
|
1937,1282x491
|
555
|
|
GSD-1865CH
|
2 x 150
|
2,4-7,2-12
|
0,3-0,6
|
24х50
|
378 / 326
|
1½" - 1½"-¾"
|
1909,1282x491
|
574
|
|
GSD-2162CM
|
2 x 175
|
2,8-8,4-14
|
0,5-1,3
|
24х50
|
378 / 326
|
1¼" - 1¼" - 1"
|
1946,1410x555
|
657
|
|
GSD-2162CH
|
2 x 175
|
2,8-8,4-14
|
0,3-0,6
|
24х50
|
378 / 326
|
1½" - 1½"- 1"
|
1918,1410x555
|
676
|
|
GSD-2472CH
|
2 x 250
|
4,0-12-20
|
0,4-1,0
|
30х50
|
549 / 435
|
1½" - 1½" - 1"
|
2115,1552x626
|
961
|
|
GSD-2472CL
|
2 x 250
|
4,0-12-20
|
0,2-0,5
|
30х50
|
549 / 435
|
2" - 2" - 1½"
|
2149,1552x626
|
970
|
|
GSD-3072CL
|
2 x 375
|
6,0-18-30
|
0,3-0,7
|
30х50
|
549 / 435
|
2" - 2" - 1½"
|
2123,2058x779
|
1527
|
|
GSD-3072CG
|
2 x 375
|
6,0-18-30
|
0,3-0,6
|
30х50
|
549 / 435
|
2" - 2" - 2"
|
2200,2058x779
|
1564
|
|
GSD-3672CL
|
2 x 500
|
8,0-24-40
|
0,4-1,0
|
39х60
|
1140 / 960
|
2" - 2" - 1½"
|
2444,2364x932/ 2568,2364x1532
|
2186 / 2222
|
|
GSD-3672CG
|
2 x 500
|
8,0-24-40
|
0,4-0,9
|
39х60
|
1140 / 960
|
2" - 2" - 2"
|
2521,2364x932/ 2568,2364x1632
|
2210 / 2246
|
|
GSD-3672SG
|
2 x 500
|
8,0-24-40
|
0,3-0,8
|
39х60
|
1140 / 960
|
63 - 63 - 40мм
|
2568,2364x1432
|
2181
|
|
GSD-4872CT
|
2 x 875
|
14-42-70
|
0,3-0,6
|
39х60
|
1140 / 960
|
3" - 3" - 3"
|
2728,2966x1233/ 2751,2966x1933
|
3514/ 3553
|
|
GSD-4872SG
|
2 x 875
|
14-42-70
|
0,7-1,9
|
39х60
|
1140 / 960
|
63 - 63 - 40мм
|
2751,2966x1733
|
3478
|
|
Модель
|
Объем смолы
|
Произв-сть
|
при ΔР
|
Размеры
солевого бака
|
Объем
солевого бака
|
Присоед. размеры
|
Размеры системы
В, ДхШ
|
Масса системы
|
|
л/фильтр
|
м3/час
|
бар
|
дюймы
|
л воды/ кг соли
|
вход-выход-дренаж
|
мм
|
кг
|
|
Системы серии GSX
|
|
GSX-1054CS
|
3 x 40
|
1,0-2,9-4,8
|
0,2-0,3
|
11х11
|
75 / 57
|
1" - 1" -¾"
|
1601,1404x308
|
224
|
|
GSX-1252CS
|
3 x 50
|
1,2-3,6-6,0
|
0,2-0,3
|
15х17
|
125 / 100
|
1" - 1" -¾"
|
1554,1551x333
|
285
|
|
GSX-1354CS
|
3 x 60
|
1,5-4,4-7,2
|
0,2-0,4
|
15х17
|
125 / 100
|
1" - 1" -¾"
|
1614,1635x347
|
336
|
|
GSX-1465CM
|
3 x 85
|
1,4-4,1-6,8
|
0,3-0,5
|
18х40
|
163 / 164
|
1" - 1" -¾"
|
1890,1716x372
|
460
|
|
GSX-1665CM
|
3 x 110
|
2,7-8,0-14
|
0,3-0,7
|
18х40
|
163 / 164
|
1¼" - 1¼" -¾"
|
1889,1869x423
|
585
|
|
GSX-1665CH
|
3 x 110
|
2,7-8,0-14
|
0,2-0,4
|
18х40
|
163 / 164
|
1½" - 1½" -¾"
|
1861,1869x423
|
613
|
|
GSX-1865CM
|
3 x 150
|
3,6-11-18
|
0,5-1,1
|
24х50
|
378 / 326
|
1¼" - 1¼" - 1"
|
1937,2073x491
|
832
|
|
GSX-1865CH
|
3 x 150
|
3,6-11-18
|
0,3-0,6
|
24х50
|
378 / 326
|
1½" - 1½"-¾"
|
1909,2073x491
|
861
|
|
GSX-2162CM
|
3 x 175
|
4,2-13-21
|
0,5-1,3
|
24х50
|
378 / 326
|
1¼" - 1¼" - 1"
|
1946,2265x555
|
985
|
|
GSX-2162CH
|
3 x 175
|
4,2-13-21
|
0,3-0,6
|
24х50
|
378 / 326
|
1½" - 1½"- 1"
|
1918,2265x555
|
1014
|
|
GSX-2472CH
|
3 x 250
|
6,0-18-30
|
0,4-1,0
|
30х50
|
549 / 435
|
1½" - 1½" - 1"
|
2115,2478x626
|
1444
|
|
GSX-2472CL
|
3 x 250
|
6,0-18-30
|
0,2-0,5
|
30х50
|
549 / 435
|
2" - 2" - 1½"
|
2149,2478x626
|
1458
|
|
GSX-3072CL
|
3 x 375
|
9,0-27-45
|
0,3-0,7
|
30х50
|
549 / 435
|
2" - 2" - 1½"
|
2123,3337x779
|
2291
|
|
GSX-3072CG
|
3 x 375
|
9,0-27-45
|
0,3-0,6
|
30х50
|
549 / 435
|
2" - 2" - 2"
|
2200,3337x779
|
2346
|
|
GSX-3672CL
|
3 x 500
|
12-36-60
|
0,4-0,9
|
39х60
|
1140 / 960
|
2" - 2" - 1½"
|
2444,3796x932/ 2568,3796x1532
|
3255 / 3309
|
|
GSX-3672CG
|
3 x 500
|
12-36-60
|
0,4-1,0
|
39х60
|
1140 / 960
|
2" - 2" - 2"
|
2521,3796x932/ 2568,3796x1632
|
3291/ 3345
|
|
GSX-3672SG
|
3 x 500
|
12-36-60
|
0,3-0,8
|
39х60
|
1140 / 960
|
63 - 63 - 40мм
|
2568,3796x1432
|
3248
|
|
GSX-4872CT
|
3 x 875
|
21-63-105
|
0,3-0,6
|
39х60
|
1140 / 960
|
3" - 3" - 3"
|
2728,4699x1233/ 2751,4699x1933
|
5 271/ 5 330
|
|
GSX-4872SG
|
3 x 875
|
21-63-105
|
0,7-1,9
|
39х60
|
1140 / 960
|
63 - 63 - 40мм
|
2751,4699x1733
|
5 208
|
|
Модель
|
Объем смолы
|
Произв-сть
|
при ΔР
|
Размеры
солевого бака
|
Объем
солевого бака
|
Присоед. размеры
|
Размеры системы
В, ДхШ
|
Масса системы
|
|
л/фильтр
|
м3/час
|
бар
|
дюймы
|
л воды/ кг соли
|
вход-выход-дренаж
|
мм
|
кг
|
|
Системы серии GSQ
|
|
GSQ-3072CL
|
4 x 375
|
12-36-60
|
0,3-0,7
|
30х50
|
549 / 435
|
2" - 2" - 1½"
|
2123,4616x779
|
3054
|
|
GSQ-3072CG
|
4 x 375
|
12-36-60
|
0,3-0,6
|
30х50
|
549 / 435
|
2" - 2" - 2"
|
2200,4616x779
|
3127
|
|
GSQ-3672CL
|
4 x 500
|
16-48-80
|
0,4-1,0
|
39х60
|
1140 / 960
|
2" - 2" - 1½"
|
2444,5 228x932/ 2568,5 228x1532
|
4372/ 4444
|
|
GSQ-3672CG
|
4 x 500
|
16-48-80
|
0,4-0,9
|
39х60
|
1140 / 960
|
2" - 2" - 2"
|
2521,5 228x932/ 2568,5 228x1632
|
4420 / 4492
|
|
GSQ-4872CT
|
4 x 875
|
28-84-140
|
0,3-0,6
|
39х60
|
1140 / 960
|
3" - 3" - 3"
|
2728,6 432x1233/ 2751,6 432x1933
|
7 028 / 7 106
|
1 Приведены объемы загрузки для систем на корпусах «Clack», «Wave-Cyber».
2 Производительность систем приведена при скоростях фильтрации 8-24-40 ОС/час (объемов смолы в час), соответственно, для систем на корпусах «Clack», «Wave-Cyber».
3 Указаны ориентировочные потери давления для скоростей фильтрации 24,0-40 ОС/час соответственно. Для расчета в качестве фильтрующей среды были взяты характеристики смолы Purolite С100Е.
4 Приведены присоединительные размеры одного фильтра (вход - выход - дренаж).
5 Приведены размеры систем без учета солевых баков: В, ДхШ (высота, длина х ширина). Высота приведена для систем на корпусах «Clack», «Wave-Cyber». Высота и диаметр приведены с точностью ±25 и 13 мм, соответственно. Для систем серии CL и CG приведены размеры с верхней и боковой посадкой, соответственно.
6 Приведена полная масса «сухой» системы с корпусами «Clack», «Wave-Cyber», включая смолу. Для систем серии CL и CG приведена масса с верхней и боковой посадкой, соответственно.
|

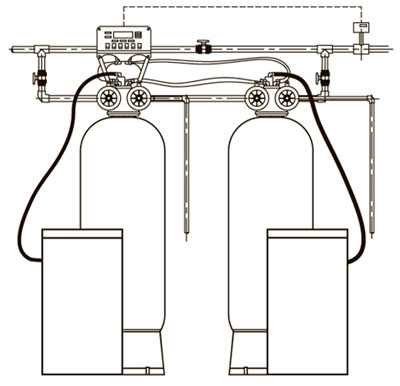

Модель
|
1054
|
1252
|
1354
|
1465
|
1665
|
1865
|
2162
|
2472
|
3072
|
3672
|
4872
|
|
D, мм
|
268
|
317
|
345
|
372
|
423
|
491
|
555
|
626
|
779
|
632
|
1 233
|
|
H, мм
|
1391
|
1344
|
1404
|
1680
|
1679
|
1727
|
1736
|
1933
|
1907
|
2228
|
2414
|
|
d, мм
|
290
|
370x430
|
470
|
470
|
470
|
620
|
620
|
760
|
760
|
990
|
990
|
|
h, мм
|
920
|
950
|
1040
|
1040
|
1040
|
1310
|
1310
|
1220
|
1220
|
1520
|
1520
|
|
