Высокопроизводительные фильтры тонкой очистки мешочного типа предназначены для удаления из воды механических примесей и используются для очистки воды в системах водоподготовки и в системах тепло- и водоснабжения. Фильтры просты в обращении, замена фильтрующих элементов занимает не больше 10 минут. Корпуса фильтров мешочного типа выполнены из нержавеющей стали. В качестве материала фильтрующих элементов используются полипропилен, полиэстер и нейлон.
Фильтры мешочного типа выгодно отличаются от классических картриджных мультипатронных фильтров, что связано с особенностью исполнения фильтрэлементов. Достаточно заменить один мешок в фильтре мешочного типа вместо 14 картриджей в мультипатронной системе. В результате увеличивается производительность и вдвое снижаются затраты на фильтроэлементы и их замену.
Корпус фильтра
Корпуса фильтров мешочного типа конструктивно различаются по способу уплотнения верхней крышки, которая уплотняется хомутом V-clamp (серия MBH-4) или болтами (серия MBH-7). Корпус фильтров, крышка и поддерживающая корзина изготавливаются из нержавеющей стали AISI 316 ; все остальные элементы - из нержавеющей стали AISI 304.
Для присоединения используются резьбовые (стандарт) и фланцевые соединения. В крышке фильтра имеется отверстие с внутренней резьбой ?”, предназначенное для установки сбросного или предохранительного клапана.
 |
Фильтр состоит из следующих основных частей:
- корпус из нержавеющей стали с приваренными входным 8 и выходным 9 патрубками;
- крышка;
- прижимной хомут;
- поддерживающая металлическая корзина;
- фильтрующий мешочный элемент;
- уплотнительное (прижимное) кольцо;
- уплотнительные кольца
|
Сравнение мешочного фильтра с близким по производительности мультипатронным фильтром:
|
|
Мешочный
|
Мультипатронный
|
|
Производительность при тонкости фильтрации 5 мкм
|
30
|
28
|
|
Количество фильтрэлементов, шт.
|
1
|
14
|
|
Стоимость фильтра, руб.
|
40 000
|
50 000
|
|
Стоимость одного фильтрэлемента, руб./шт.
|
500
|
250
|
|
Стоимость одной замены фильтрэлементов, руб.
|
500
|
3 500
|
Таким образом, при замене фильтрэлементов 1 раз в месяц разница в цене фильтров окупается менее, чем за восемь месяцев. Если взять для сравнения мешочный фильтр экстра-класса, срок окупаемости составит менее 3-х лет при условии гарантированного срока службы 25 лет.
Все это даёт значительную экономию при эксплуатации.
Фильтрующий материал
В качестве материала фильтрующих элементов традиционно используются полипропилен, полиэстер и нейлон.
|
Материал
|
Рабочая температура
(рекомендуемая), оС
|
Максимально допустимая
температура, оС
|
|
Полипропилен (PO; P, PMO)
|
93-104
|
110
|
|
Полиэстер (PE; E, EMO)
|
135-149
|
190
|
|
Нейлон (NMO)
|
135-149
|
190
|
Допустимые потери давления на фильтрующем элементе - 0,8 бар.

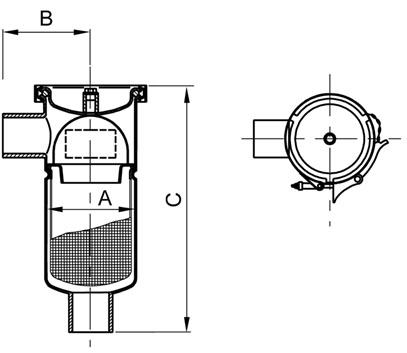

Чертежи
Производительность фильтра зависит от модели и составляет от 6 до 240 м3/час.
Продолжительность работы фильтрующих элементов зависит от качества исходной воды, модели фильтра и тонкости фильтрации фильтрующих элементов. В высокопроизводительных фильтрах мешочного типа используется принцип тонкослойного фильтрования через высокопористый материал. Благодаря этому фильтры имеют высокую грязеемкость и незначительное падение давления при фильтрации.
|
Модель
|
Производительность,
м3 /ч (20 мкм)
|
Давление,
бар
|
Тип элемента
|
Габариты,
мм
|
Присоединение
|
|
МВН-4-0103
|
6
|
9
|
03
|
114х118х371
|
1 1/2 FBSPT
|
|
МВН-4-0104
|
12
|
9
|
04
|
114х118х520
|
1 1/2 FBSPT
|
|
МВН-7-0101
|
20
|
6,8
|
01
|
186х150х665
|
2” FBSPT
|
|
МВН-7-0102
|
40
|
6,8
|
02
|
186х150х1060
|
2” FBSPT
|
В таблице предоставлена краткая техническая информация на самые востребованные типоразмеры. Фильтры на другие производительности и тонкость фильтрации подбираются по запросу.

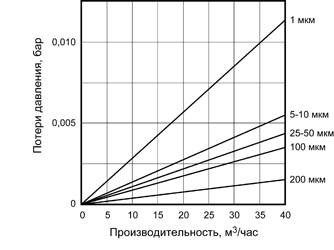

График потерь давления на мешочном фильтре
|
Тип элемента
|
01
|
02
|
03
|
04
|
|
Коэффициент
|
2,25
|
1,00
|
9,00
|
4,50
|
Ниже приведены значения поправочного коэффициента для воды или жидкости с вязкостью более 1 мПа•с (1 сП).
|
Вязкость, мПа•с (сП)
|
50
|
100
|
200
|
400
|
800
|
1000
|
1500
|
2000
|
4000
|
6000
|
8000
|
10000
|
|
Поправочный коэффициент
|
4.5
|
8.3
|
16.6
|
27.7
|
50.0
|
56.2
|
77.2
|
113.6
|
161.0
|
250.0
|
325.0
|
430
|
|
